使用CSS生成常见图形

"之实现原理"

Posted by isQ on April 27, 2019

css面试题之生成各种常见图形

前言

最近一直在看面试题,发现了一些有趣的东西,有很多东西以前不是很懂,都停留在使用的层次上,所以现在开始恶补基础。刚好了看到了一个面试题,感觉以前没有对这个知识点了解的深入,因此现在做个笔记,防止自己忘记。

css图形实现原理

如果你是一名前端开发人员,那么你一定熟悉css吧!那你试一下用纯css实现一个三角形、五角星、平行四边形?用css生成的各种图形基本上都依赖于border、border-radius属性。这里不记录具体怎么用css实现一个图形,只说明如何利用这两个属性,当然除了这两个属性之外,复杂的图形还需要用before、after这两个强大的伪类。

在解释如何用border生成图形之前先来加强一个认识,先声明一个div,然后设置border效果如下:

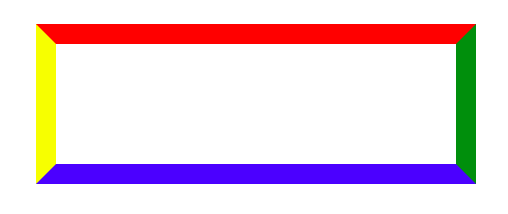

border样式

为什么border是梯形呢?详解如下图:

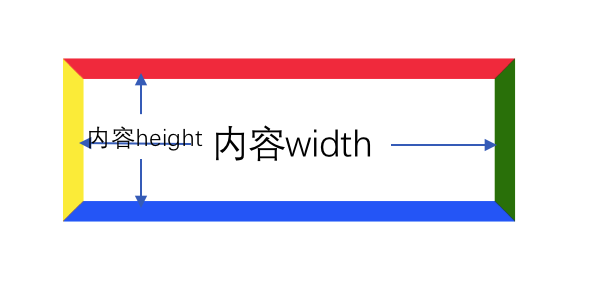

border详情

border的上边宽由content宽度决定(就是图片的内容width)下边框等于content宽度+左右两边border宽度,高度等于我们设置的border大小,而且边框相接的地方是各自一半;因此要用css形成一个三角形就很简单了,三角形只有三边,那么就设置内容width等于0,这样就达到了三边的目的了。但是宽度呢?由于border下边宽的高度由三部分组成:内容宽度、左、右border宽度。因此宽度可以通过设置border-left、border-right来完成,高度就直接设置border大小就可以了。形成过程如下图:

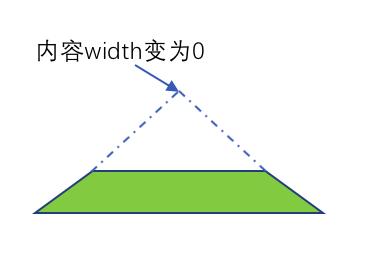

三角形生成原理

根据该推理得出的代码如下,可以将一下代码在自己本地编辑器进行验证:

1
2
3
4
5
6
7
.tranigle {
  height: 0;
  width: 0;
  border-bottom: 100px solid yellowgreen;
  border-left: 50px solid transparent;
  border-right: 50px solid transparent;
}

这只是其中的一种,根据上面的原理,还可以实现直角三角形(border-left和border-right设置一个就行)、等腰直角三角形等等。

理解了上面的实现原理几乎就可以实现很多图像了,比如椭圆(利用border-radius可以设置两个半径)、五角星(使用一个三角形加上before、after拼接成另三个角)、六角形(两个三角形)、八角形(两个四边形,旋转一定角度transform: rotate(45deg))、十二角形(三个四边形,旋转一定角度)、吃豆人(就是一个圆,隐藏右边的90度)、平行四边形(矩形,变形skew)等等。这里有一篇文章实现了大部分图形45个值得收藏的 CSS 形状
